Cada componente do trailer
1. Chassis
A estrutura é composta principalmente de viga - viga I soldada, viga de suporte, viga de conexão, viga lateral, trava, dispositivo de conexão do pino de tração, painel, etc.
As vigas laterais são geralmente aço canalizado ou peças de dobra. Atualmente, a maioria dos reboques usa aço de canal. Haverá mais vigas laterais para dobrar peças com corpo leve, porque os requisitos de resistência não são muito grandes. A viga de apoio é a viga cruzada, e agora a maioria delas são vigas W.

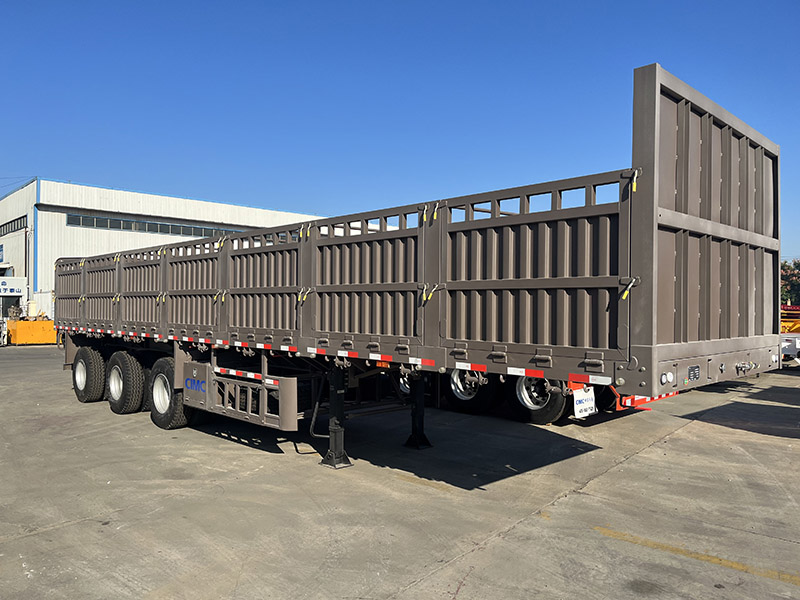

2. Parte superior do corpo
Para reboques de parede lateral, a parte da carroceria refere-se a grades, pórticos, etc. A placa de proteção é dividida em placa plana e papelão ondulado vertical, papelão ondulado vertical é uma placa típica, a resistência será maior.
O pórtico também pode ser chamado de "parada frontal". Geralmente, se não for especialmente necessário, o fabricante será móvel e destacável. Portanto, para mercadorias pesadas que são frequentemente puxadas e fáceis de deslizar, o pórtico deve ser soldado com dois puxadores diagonais adicionais.

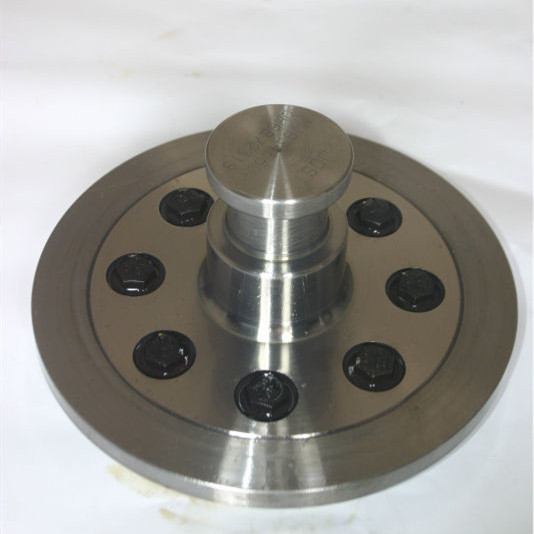

3. Chefe
O pino mestre é um componente importante que conecta o semi-reboque com o trator e carrega a força de tração, que está conectada ao assento de tração. Geralmente é forjado em aço com estrutura em liga de cromo.
Para tonelagem de carga diferente, existem pinos de tração de 50 # e pinos de tração de 90 #. Geralmente, o peso total do reboque e da carga é limitado a 50 # abaixo de 0,50 T com pino de 50 #, 50 T ou mais de 90 #,90 T se é seguro, o pino de tração 90# será usado.

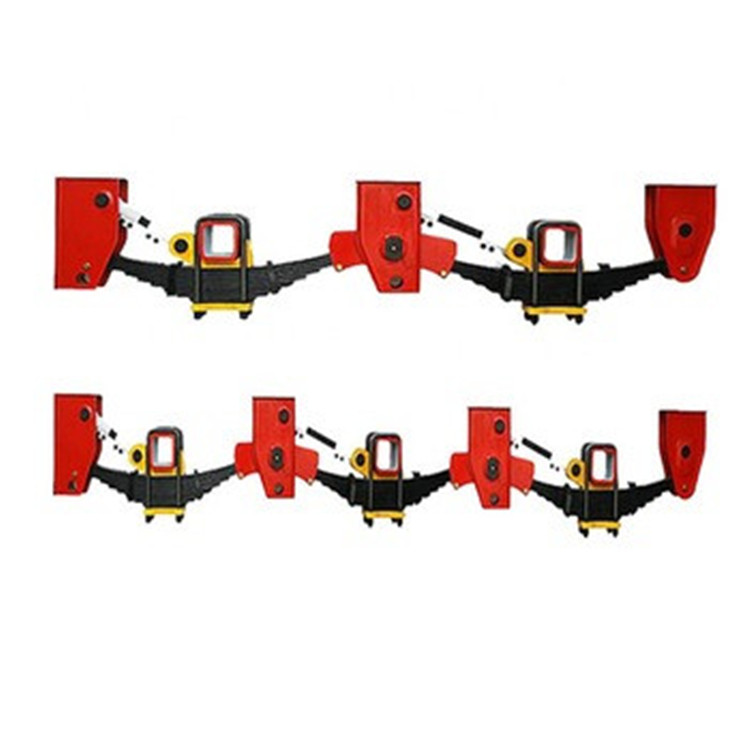

4. Sistema de suspensão
A suspensão geral do semirreboque é uma suspensão rígida com estampagem de chapa de aço independente, composta por molas de chapa de aço em tandem e suportes de suspensão para suportar a carga e atenuar o impacto das cargas dinâmicas do veículo e da carga.
Devido aos diferentes usos de veículos especiais, existem diferentes requisitos para o projeto de suspensão. Existem quatro tipos de suspensão comumente usados: suspensão balanceada de placa de aço em tandem, suspensão de ponto único, suspensão a ar e suspensão rígida.
5. Parte de condução
Eixo:
O eixo do semi-reboque é uma ponte de suporte, que é principalmente a XX Fuhua Bridge, a BPW Bridge, a York Bridge e a Anqiao na China. Entre eles, XX Fuhua Bridge é o mais popular. O eixo é conectado ao quadro por meio de mola de lâmina e haste de tração e dispositivo de suspensão para suportar e transferir a força de carga entre o quadro e as rodas.
Jantes de aço e pneus:
Os aros de aço e os pneus são equivalentes a sapatos de caminhada. Os aros de aço e os pneus devem ser combinados de acordo com o padrão.
6. Sistema elétrico

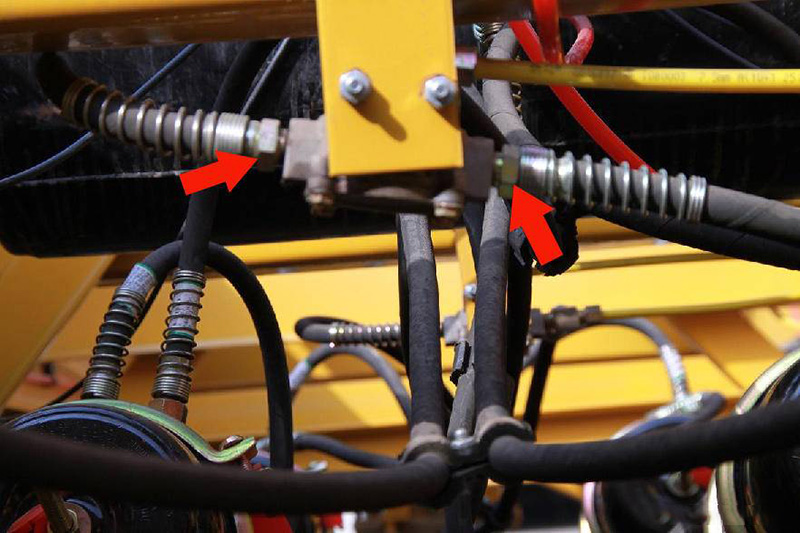

O sistema elétrico do reboque é composto por sete tomadas de núcleo, cabos, circuitos de ar, lâmpadas diversas, etc., que são utilizados para iluminação, aviso de segurança e alimentação de ar para freios. Geralmente, a qualidade da fábrica é determinada basicamente pela regularidade da fiação do circuito elétrico. Isso é ver o grande do pequeno.
7. Guarda
O dispositivo de suporte do reboque é usado principalmente para apoiar o reboque durante o desacoplamento, que é composto por estabilizadores, suportes de conexão, etc. Existem muitas marcas,
York, Paismark, Fuhua, Yost, etc. são todos bons estabilizadores. Não consigo ver que existam muitas marcas, porque são muito fáceis de fazer e geralmente não são ruins!
dispositivo de proteção
O dispositivo de proteção do reboque consiste em proteção lateral e proteção traseira para evitar que pedestres e outros veículos fiquem sob o semirreboque. Também economiza combustível quando é bem feito. Quando é bem feito para reduzir a resistência do vento, é chamado de side guarda. Isso pode ser feito no exterior. Se for feito em saia lateral em casa. O guarda lateral é chamado de “remodelar” e será punido.
9 Acessórios para reboques
Outros acessórios no semi-reboque incluem caixa de ferramentas, suporte para roda sobressalente, pórtico, inserção de pilha, etc. Existem também alguns pequenos acessórios, como tensor de corda, gancho de corda e outros acessórios altamente funcionais, que devem ser instalados de acordo com o tipo de
O trailer aparentemente simples é, na verdade, composto de muitas partes. Para um semirreboque qualificado, nenhuma dessas partes pode ser omitida. Este artigo toma como exemplo o semi-reboque de parede lateral com uma estrutura relativamente simples. Veículos para fins especiais em diferentes campos também têm estruturas diferentes. Espero que mais cidadãos da Internet trabalhando em vários veículos de propósito especial possam compartilhar esses conteúdos com você.
